Kit Correia Upgrade para HEQ5 Pro
R$ 799,00
12x de R$ 80,97 c/ juros
Apenas 1 em estoque |Envio imediato do Estoque Brasil
Descrição
Kit Correia Upgrade para HEQ5 Pro.
Tutorial de Instalação:

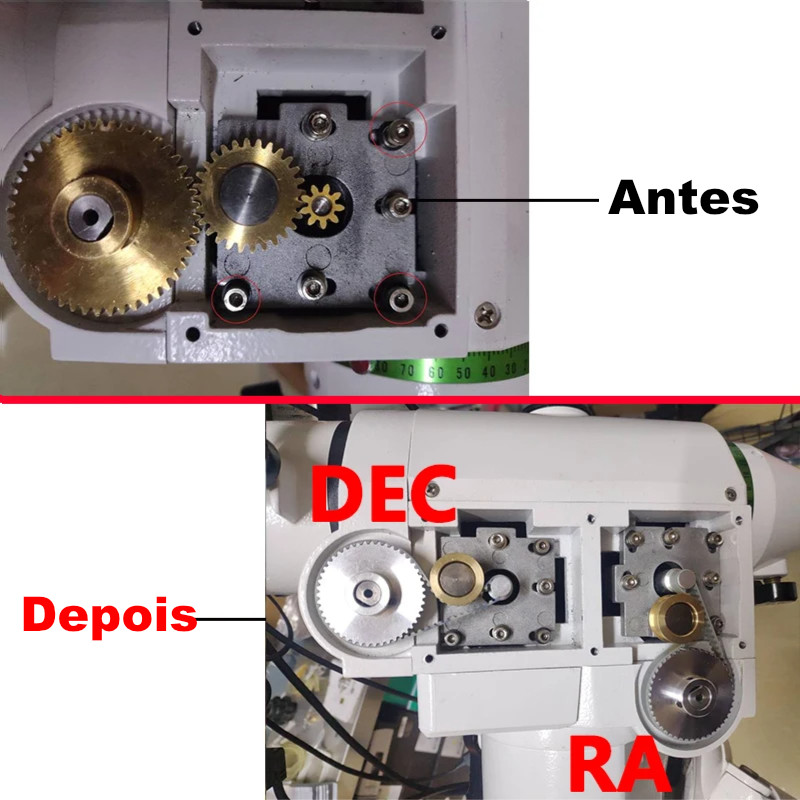

Este kit substitui o trem de transmissão de engrenagem reta do HEQ5 Pro por correias dentadas.
Reduz erros de engrenagem reta, o que reduz erros de rastreamento.
O giro é muito mais silencioso – o ruído de “trituração” que as engrenagens regulares produzem é significativamente reduzido.
A relação da polia é a mesma das engrenagens de fábrica, portanto as funções do controlador manual Sky Watcher SynScan não são afetadas.

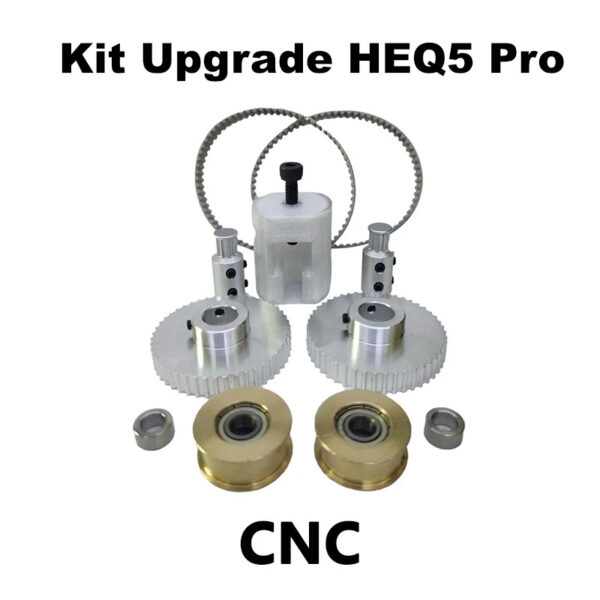

O kit de cinto HEQ5 é composto por:
2 x polias de 47 dentes.
Polias 2 x 9 dentes.
2 x correias dentadas.
Eixos de montagem de 2 x 5 mm.
2 x arruelas de aço inoxidável
Step 1
Remover capa
Step 2
Use uma chave sextavada de 3 mm para remover os três parafusos de fixação do bloco de metal na imagem.
Step 3
Use uma chave sextavada de 3 mm para remover os 3 parafusos de fixação do motor na imagem e remova o bloco de metal.
Step 4
Retire o extrator de engrenagem que acompanha o kit de modificação e insira-o na engrenagem, conforme mostra a figura.
Step 5
Alinhe o parafuso extrator da engrenagem com o eixo do motor e aperte o parafuso com uma chave sextavada para empurrar a engrenagem para fora.
Step 6
Limpe o eixo do motor, instale a pequena roda síncrona no eixo do motor e aperte os 4 parafusos com uma chave sextavada de 2 mm.
Tenha cuidado para não usar muita força ao fixar os parafusos para evitar deslizamentos. Basta apertar um pouco.
Step 7
Use uma chave sextavada de 2,5 mm para afrouxar os dois parafusos na lateral do suporte do motor na imagem (sem removê-lo), remova a engrenagem junto com o parafuso e substitua a arruela de cobre sob a engrenagem pela arruela de aço inoxidável em o conjunto.
Step 8
Remova a engrenagem, substitua o tensor e instale o parafuso de volta, preste atenção no tensor voltado para cima.
Use uma chave sextavada de 2,5 mm para apertar os parafusos de marcação do círculo vermelho. Gire o tensor com a mão para ver se está liso ou não. Se houver um caton, o parafuso pode estar muito apertado. Afrouxe o parafuso e puxe-o um pouco.
Step 9
Afrouxe os dois parafusos de fixação da engrenagem grande (marcados com um círculo vermelho) com uma chave sextavada de 2,5 mm e remova a engrenagem grande.
Limpe o eixo do motor e substitua-o por uma roda síncrona grande.
Step 10
Instale o motor e o suporte do motor de volta na caixa de engrenagens, não aperte os 6 parafusos primeiro
Step 11
Instale a correia dentada.
Step 12
Step 13
