Múltiplos Modos de Leitura (Multiple Readout Modes)
Os múltiplos modos de leitura são exclusivos para as câmeras QHY de 16 bits (QHY600 / QHY268 / QHY461 / QHY411).
Cada modo de leitura possui temporizações de driver diferentes, o que resulta em desempenhos distintos da câmera.
Veja mais detalhes na seção “Multiple Readout Modes and Curves”.
Função de Supressão de Ruído Térmico Aleatório

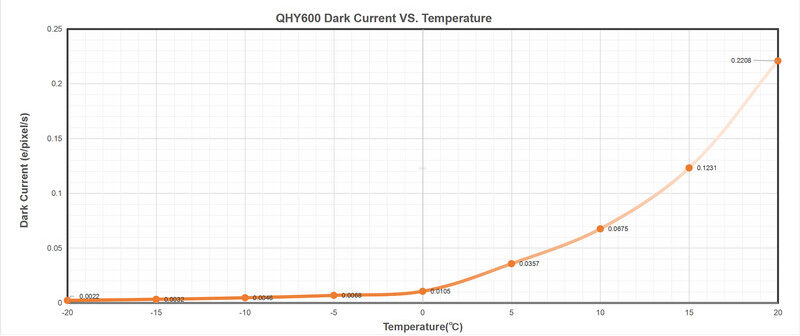

Em algumas câmeras CMOS retroiluminadas (back-illuminated), certos tipos de ruído térmico podem variar ao longo do tempo.
Esse tipo de ruído possui posição fixa no sensor, semelhante ao ruído térmico típico, porém sua intensidade não está relacionada ao tempo de exposição. Em vez disso, cada frame apresenta características próprias.
As câmeras QHY600 / QHY268 / QHY461 / QHY411 utilizam uma tecnologia inovadora de supressão, capaz de reduzir significativamente o nível aparente desse tipo de ruído.
Proteção UVLO (Under Voltage Locking)
O UVLO (bloqueio por subtensão) serve para proteger dispositivos eletrônicos contra danos causados por tensão anormalmente baixa.
Pela experiência do dia a dia, sabemos que a tensão real de operação de um dispositivo elétrico não deve exceder significativamente a tensão nominal, caso contrário ele pode ser danificado.
Para equipamentos de alta precisão como câmeras astronômicas, trabalhar por longos períodos com tensão de entrada muito baixa também pode reduzir a vida útil do equipamento, podendo até causar falhas em componentes como o gerenciador de energia, devido à sobrecarga prolongada.
Otimização do Tráfego USB para Minimizar Bandas Horizontais
É comum que sensores CMOS apresentem algum nível de banding horizontal.
Normalmente, bandas horizontais aleatórias podem ser removidas com o empilhamento de múltiplos frames, sem afetar a imagem final.
No entanto, bandas horizontais periódicas não são eliminadas pelo empilhamento e podem aparecer no resultado final.
Ao ajustar o parâmetro USB Traffic no modo Single Frame ou Live Frame, é possível alterar a frequência do driver do sensor CMOS, otimizando e reduzindo esse efeito de banding horizontal.
Essa otimização pode ser muito eficaz para eliminar banding periódico em determinadas condições.
Reiniciar a câmera desligando e ligando a alimentação

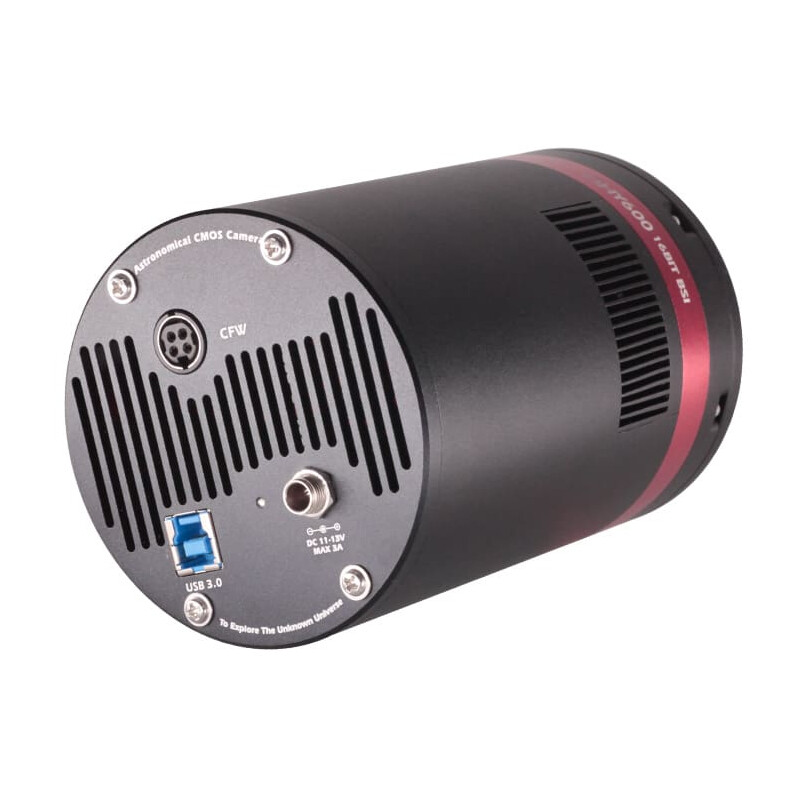

A câmera foi projetada para permitir reinicialização utilizando apenas a alimentação de +12V, sem necessidade de desconectar e reconectar o cabo USB.
Isso significa que você pode reiniciar a câmera simplesmente desligando e ligando novamente a fonte de +12V.
Esse recurso é especialmente útil para observatórios remotos, pois permite reiniciar a câmera usando uma fonte de alimentação controlada remotamente, sem precisar se preocupar em reconectar a interface USB.
Múltiplos Modos de Leitura e Curvas
Readout Mode #0 (Modo Fotográfico)
Readout Mode #1 (Modo de Alto Ganho)
Readout Mode #2 (Modo Super Full Well)
Readout Mode #3 (Modo Full Well Estendido – 2CMS)
Readout Mode #4 (Modo Fotográfico – 2CMS)
Readout Mode #5 (Modo de Alto Ganho – 2CMS)
Modo Fotográfico para DSO (Modo #0)
Este modo é adequado para a maioria das situações de astrofotografia de céu profundo (DSO).
Como ocorre uma queda significativa de ruído entre Gain 25 e Gain 26 (ganho unitário), recomenda-se usar Gain 26 como configuração padrão.
No entanto, Gain 0 também pode funcionar bem para um sensor de 16 bits.
Modo de Alto Ganho (Modo #1)
Este modo funciona de forma semelhante ao “dual native ISO” encontrado em algumas câmeras digitais modernas, onde a faixa dinâmica pode aumentar significativamente em valores ISO elevados, como ISO 800 ou ISO 3200.
O Modo de Alto Ganho oferece um benefício semelhante nas câmeras QHYCCD de 16 bits.
Recomenda-se utilizar este modo quando for necessário capturar imagens com ganho alto, por exemplo ao fotografar objetos extremamente fracos.
⚠️ Observação:
O ponto de mudança entre HGC e LGC nas câmeras QHY600 / QHY268 / QHY461 é Gain 56.
Isso significa que Gain 56 deve ser utilizado para aproveitar ao máximo esse modo.
Modo Full Well Estendido (Modo #2)
Com um tamanho de pixel de 3,76 µm, esses sensores já possuem uma capacidade de full well impressionante de 51 ke⁻.
Mesmo assim, a QHYCCD desenvolveu uma abordagem inovadora que permite aumentar ainda mais essa capacidade por meio de configurações de modo de leitura controladas pelo usuário.
No Modo Full Well Estendido:
A QHY600 pode alcançar cerca de 80 ke⁻
A QHY268 pode alcançar cerca de 75 ke⁻
Uma capacidade de full well maior proporciona maior faixa dinâmica, reduzindo a chance de saturação em áreas muito brilhantes da imagem.
Modos 2CMS
Os modos 2CMS são versões aprimoradas dos três modos básicos.
Modo Full Well Estendido – 2CMS (Modo #3)
Modo Fotográfico DSO – 2CMS (Modo #4)
Modo de Alto Ganho – 2CMS (Modo #5)
Baseados nos três modos principais, os modos 2CMS utilizam amostragem secundária (secondary sampling) para reduzir significativamente o ruído de leitura, mantendo:
a mesma capacidade de full well
o mesmo ganho do sistema
Para astrofotografia, os modos 2CMS geralmente são preferidos em relação aos modos básicos.
📌 Os valores de ganho recomendados permanecem os mesmos dos modos básicos correspondentes.
