ZWO AM7 Montagem Harmonic Drive

A nova e aguardada montagem AM7 da ZWO, com acionamento harmônico de alta precisão, pesa apenas 6,75 kg, mas é capaz de suportar até 20 kg sem contrapeso e até 30 kg com contrapeso (o contrapeso e a barra de contrapeso são vendidos separadamente).

• Alta capacidade, mesmo sem contrapeso
  Suporta até 20 kg sem contrapeso. Até 30 kg com contrapeso.
• Portátil por design
  Apesar da alta capacidade, a montagem pesa cerca de 6,5 kg.
• Precisão que você pode verificar
  O erro periódico é controlado dentro de ±10 segundos de arco, e cada montagem inclui seu próprio relatório de teste de erro periódico (PE).
• Instalação mais limpa, menos bagunça
  Portas USB-C e de alimentação DC integradas na base do encaixe tipo dovetail ajudam a manter os cabos organizados.
• Dois modos, uma montagem
  Modo equatorial para rastreamento e astrofotografia.
  Modo altazimutal para observação visual.
• Funciona em qualquer lugar da Terra
  Faixa de ajuste de altitude de 0 a 90 graus, podendo ser usada em qualquer latitude do mundo.
• Controle do jeito que você preferir
  Bluetooth, Wi-Fi ou controlador manual incluso.
• Pronta para noites frias
  Classificada para operação até –20 °C.
• Sistema de controle projetado para confiabilidade
  O sistema de controle próprio da ZWO foi desenvolvido para operação estável e confiável.
• Suporte e comunidade global
  As montagens ZWO são amplamente utilizadas por astrofotógrafos no mundo todo, com uma forte comunidade de usuários e rede de suporte.

AM7 — Mais Capacidade. Mais Precisão.

A AM7 é a montagem com acionamento harmônico de maior capacidade da ZWO. Ela foi projetada para setups de imagem mais pesados, como telescópios de longa distância focal, onde a precisão de rastreamento é fundamental.

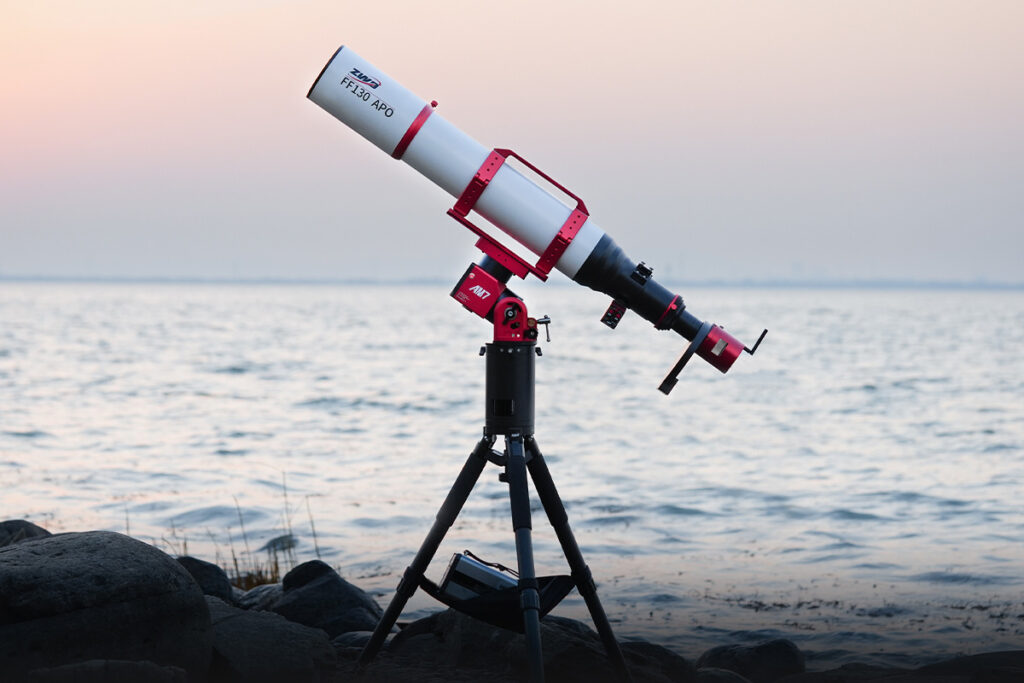

Capacidade de Carga

A AM7 suporta até 20 kg sem contrapesos e até 30 kg com contrapesos instalados. Isso oferece margem para um setup avançado hoje e possibilidade de expansão no futuro.

Rastreamento e GoTo

O objetivo é simples: rastreamento sólido e GoTo confiável com carga real, para que você passe menos tempo lidando com limitações e mais tempo fotografando e explorando o céu noturno.

Uma Montagem para o Longo Prazo

A AM7 lida tanto com setups pequenos quanto pesados, permitindo que você evolua para telescópios maiores sem precisar trocar de montagem.

*Os pesos são medidos manualmente e podem variar ligeiramente.

Precisão de Nível Profissional com Montagem Harmônica Personalizada

Baseada em anos de desenvolvimento da ZWO e ajustada para astrofotografia, a montagem harmônica personalizada da AM7 oferece rastreamento suave, estável, com alto torque e desempenho consistente.

Cada AM7 é testada individualmente antes do envio. Você recebe um relatório exclusivo da curva de erro periódico da sua unidade, mostrando o desempenho real de rastreamento da montagem que você possui.

Principais especificações e testes

• Sistema de acionamento harmônico personalizado

• Relação total de redução do redutor harmônico: 300:1

• Relatório individual de erro periódico incluído

• Erro periódico controlado dentro de ±10 segundos de arco para rastreamento confiável e de alta precisão
  (aproximadamente a espessura de um fio de cabelo vista a 20 metros de distância)

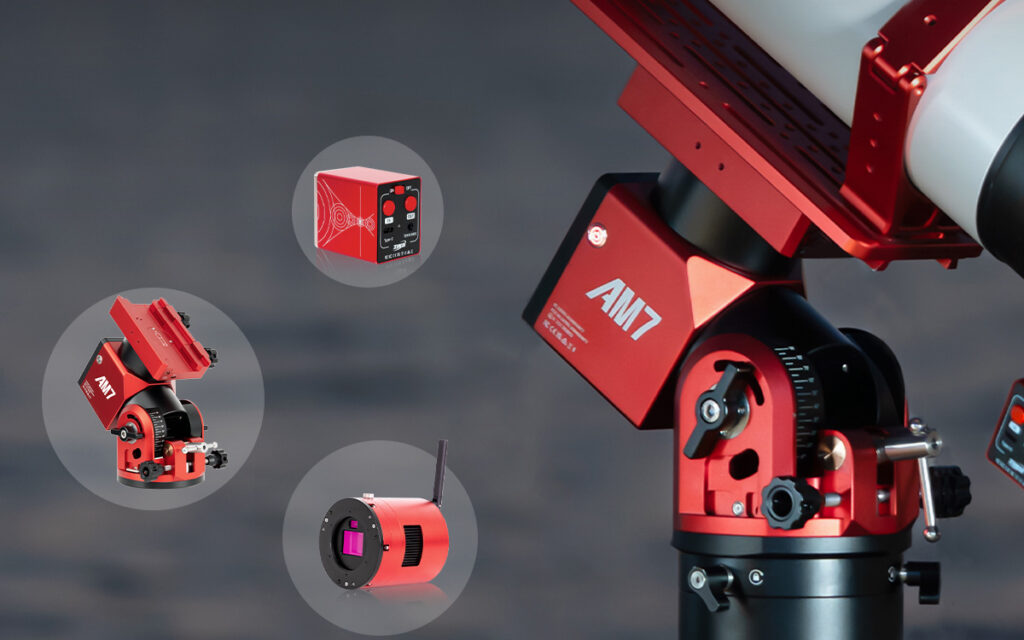

Cabos Organizados. Menos Bagunça. Montagem Rápida.

Muitos setups de telescópio acabam virando um emaranhado de fios e adaptadores. A AM7 foi projetada para manter tudo mais limpo e simples.

Com portas USB-C e de alimentação integradas na montagem, você pode distribuir energia e dados exatamente onde precisa, sem cabos pendurados. Mesmo com câmera, focador, guia e outros acessórios, a AM7 ajuda a reduzir a bagunça e acelerar a montagem.

Gerenciamento de Cabos Simplificado

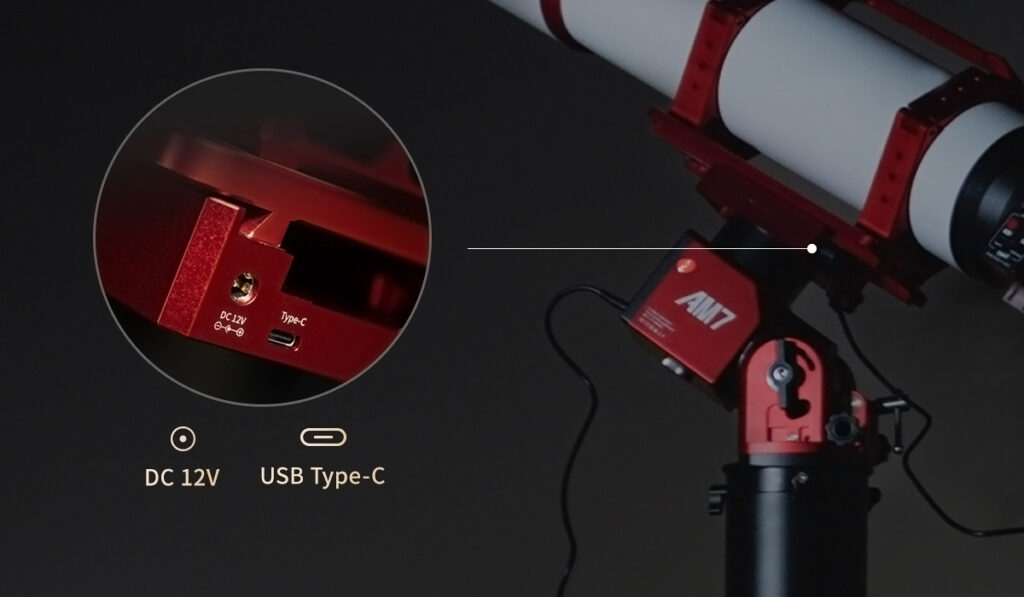

Portas USB-C e DC Integradas

Com apenas 6,75 kg, a AM7 é fácil de transportar e rápida de montar. A base tipo dovetail inclui uma porta USB-C e saídas de energia DC, permitindo passar energia e dados pela própria montagem, em vez de espalhar cabos ao redor.

O resultado é uma organização muito mais limpa e menos o tradicional “ninho de cabos”.

Para ajustes manuais, a AM7 também inclui uma chave hexagonal magnética que fica armazenada diretamente no corpo da montagem, sempre à mão e sem risco de se perder no escuro.

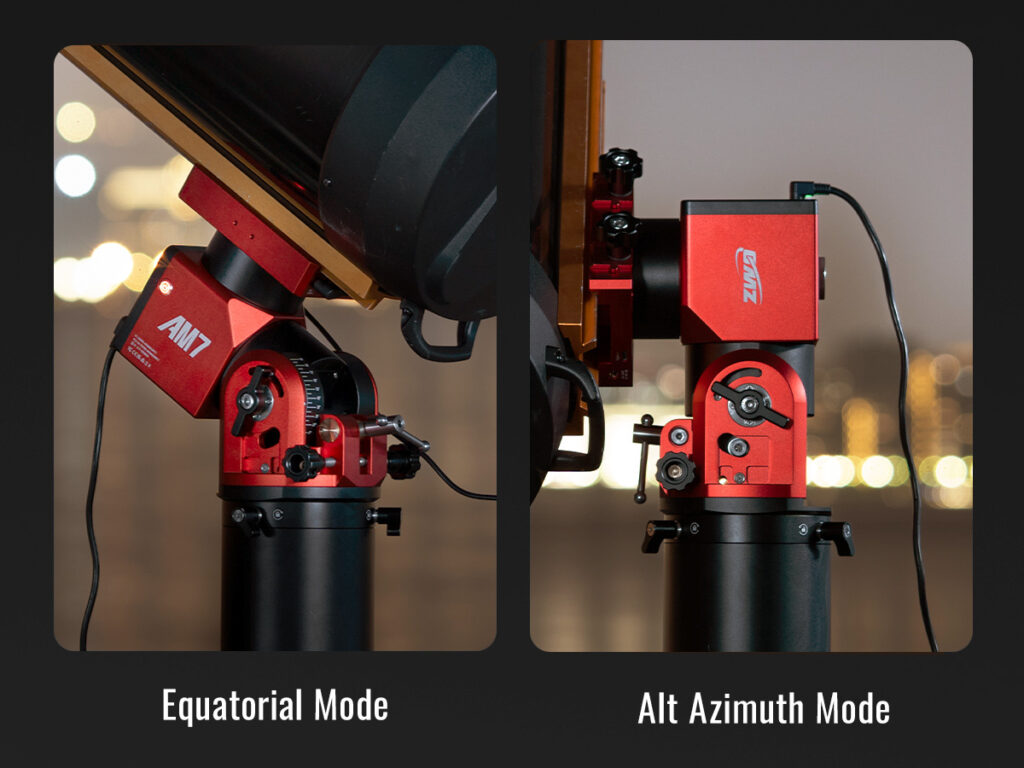

Operação em Dois Modos

Uma Montagem para Observação e Astrofotografia

A AM7 suporta dois modos de operação. Para alternar, basta fazer uma rápida mudança física na posição da montagem e selecionar o modo no controlador manual.

Modo Equatorial
Ideal para rastreamento preciso e astrofotografia de longa duração.

Modo Altazimutal
Ideal para observação visual, com montagem rápida e apontamento simples.

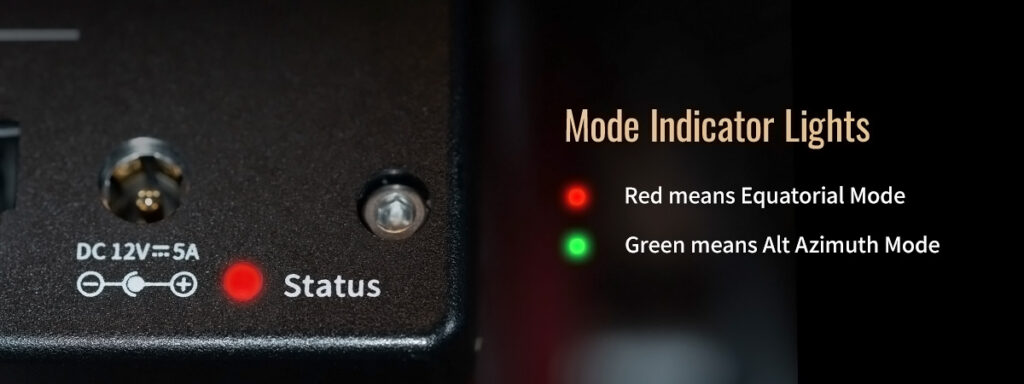

Indicadores de Modo

• Luz vermelha: Modo Equatorial

• Luz verde: Modo Altazimutal

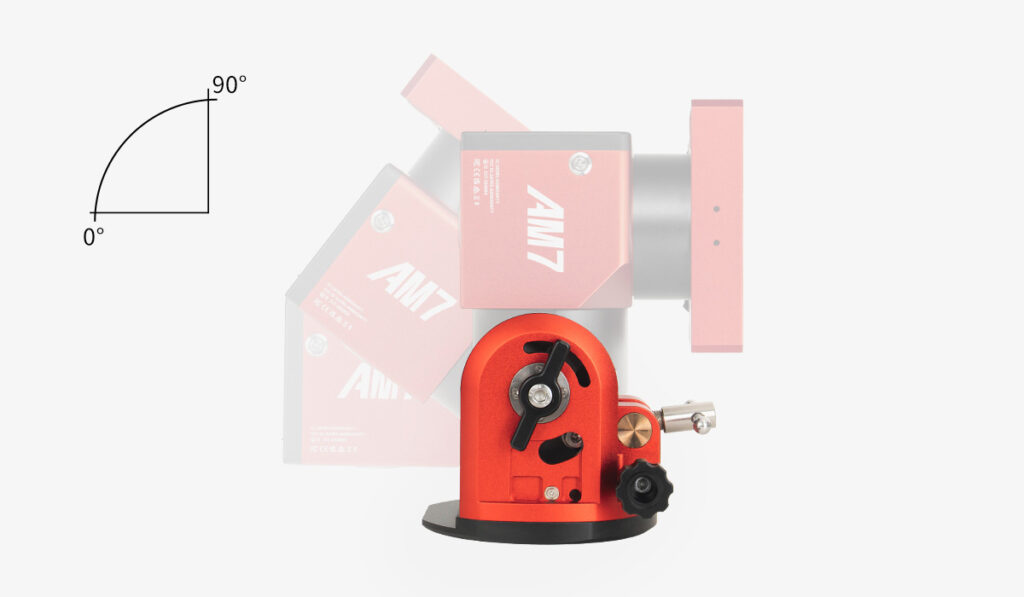

A ZWO AM7 suporta ajuste completo de altitude de 0 a 90 graus, podendo ser alinhada e usada praticamente em qualquer lugar do planeta, do equador aos polos. Isso a torna ideal tanto para viagens quanto para instalações fixas.

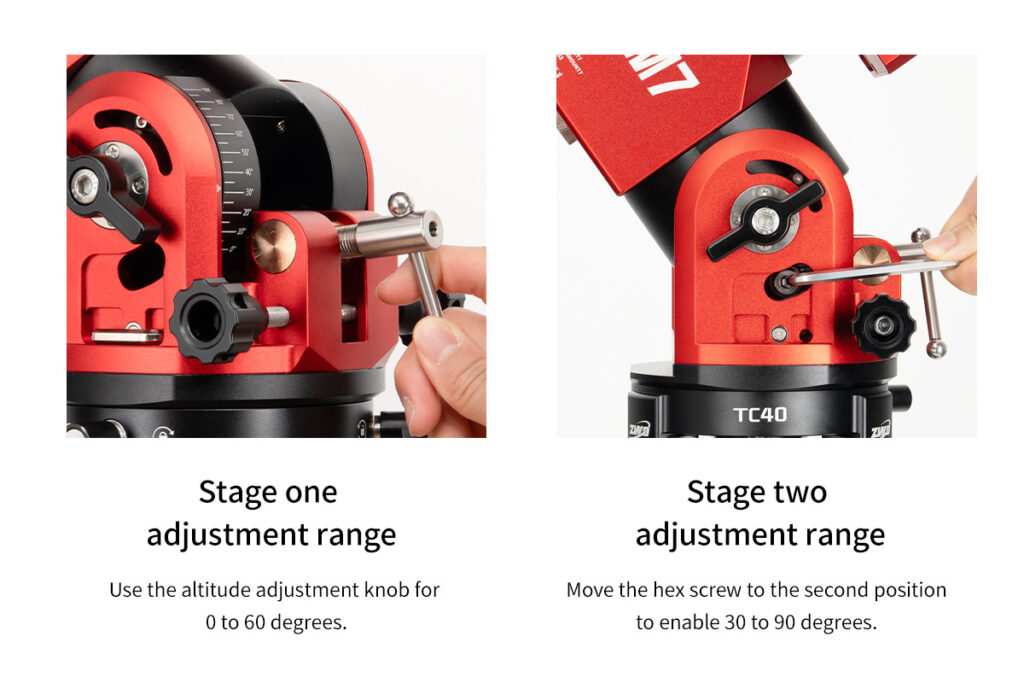

Como funciona o ajuste em dois estágios

Estágio 1 – Faixa de ajuste
Use o botão de ajuste de altitude para 0 a 60 graus.

Estágio 2 – Faixa de ajuste
Mova o parafuso hexagonal para a segunda posição para habilitar 30 a 90 graus.

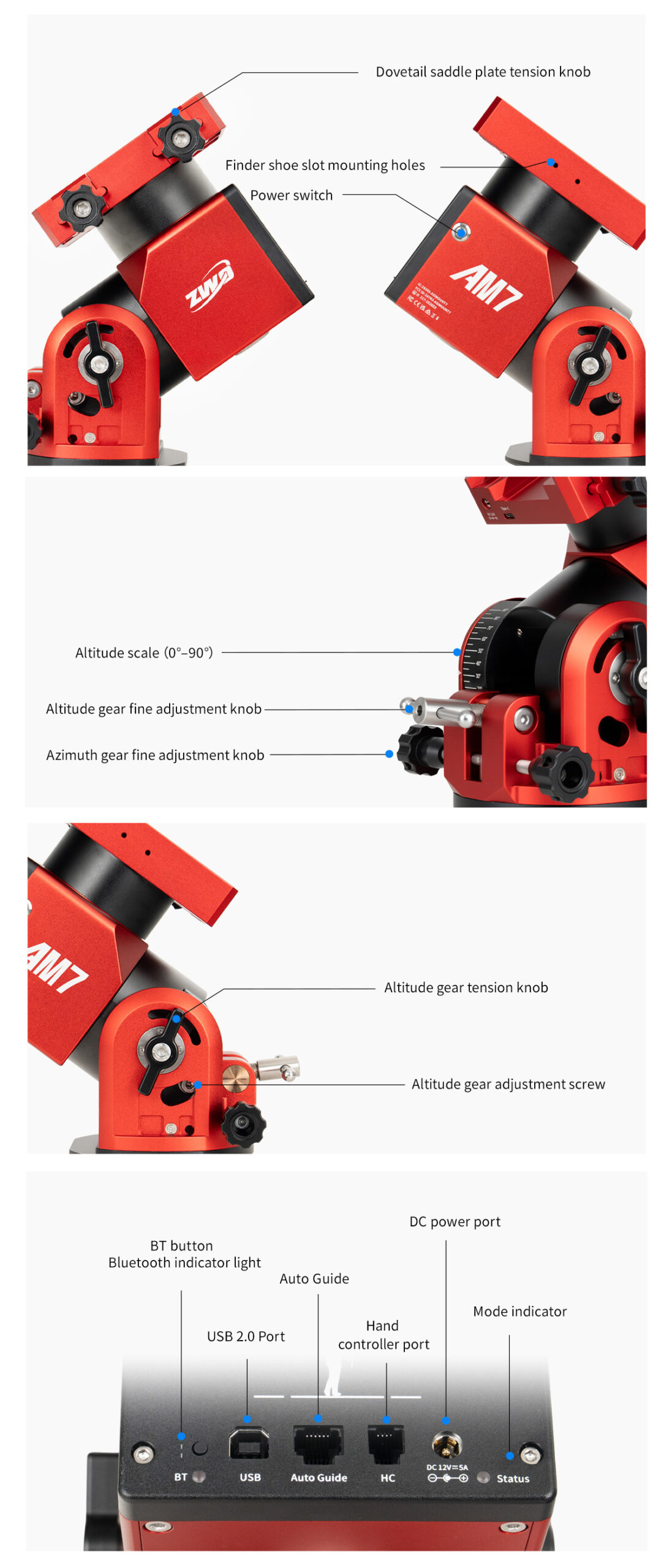

Design Amigável ao Usuário

Controle Portátil e Refinado

Conectividade Wi-Fi e Bluetooth

A AM7 oferece duas formas simples de conexão: Wi-Fi e Bluetooth.

O Bluetooth facilita sessões rápidas. Basta abrir o celular, conectar diretamente e controlar a montagem sem usar o controlador manual — sem precisar trocar sua rede para o Wi-Fi da montagem.

Novidades da versão mais recente

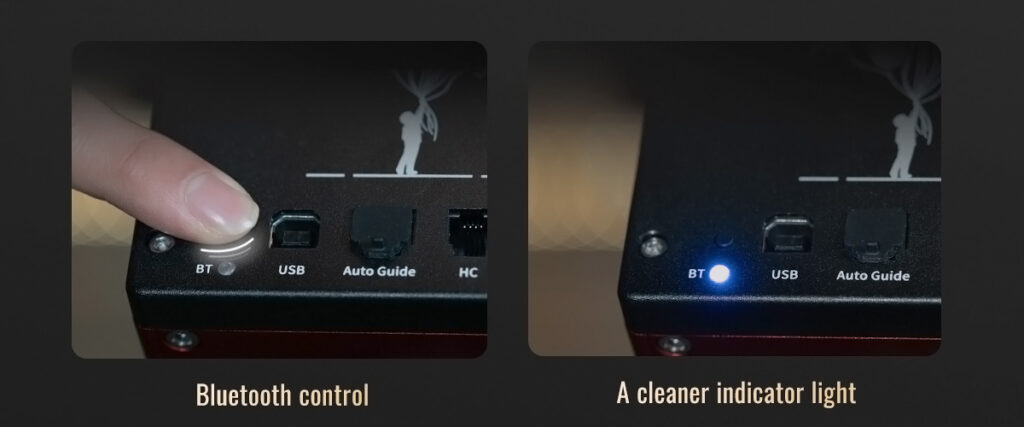

Controle via Bluetooth
É possível ligar ou desligar o Bluetooth mantendo o botão BT pressionado por 10 segundos. A configuração é salva mesmo após desligar o equipamento.

Indicador luminoso mais suave
Uma nova coluna guia de luz suaviza os LEDs, tornando-os mais confortáveis para os olhos à noite e evitando interferência na câmera.

Controlador Manual Inteligente AM7

Mais do que um Controlador

A ZWO AM7 inclui um controlador manual tipo joystick, confortável e intuitivo. Ele também funciona como um hub de conexão para a montagem.

Com hotspot Wi-Fi integrado, você pode controlar a montagem sem fio, gerenciar configurações por uma interface web simples e atualizar o firmware tanto do controlador quanto da montagem — o principal meio de manter o sistema sempre atualizado.

Bluetooth Quando Você Quiser — Desligado Quando Precisar

O controle via Bluetooth é prático para uso direto com smartphones no campo. Porém, alguns ambientes exigem controle sem fio mais restrito, como observatórios remotos ou instalações permanentes.

Nesses casos, a AM7 permite desativar facilmente o Bluetooth e reativá-lo quando necessário.

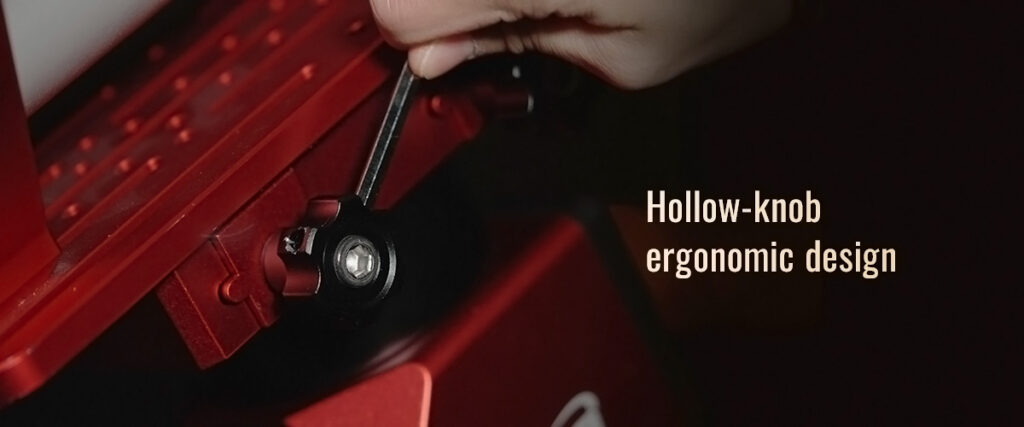

Design Ergonômico com Knobs Vazados

O botão de tensão do dovetail e o botão de ajuste fino do azimute possuem estrutura vazada. Quando a rotação manual é limitada, você pode inserir uma chave hexagonal para obter mais alavanca, facilitando os ajustes com menos esforço e maior precisão.

Controle Inteligente, Operação Simples

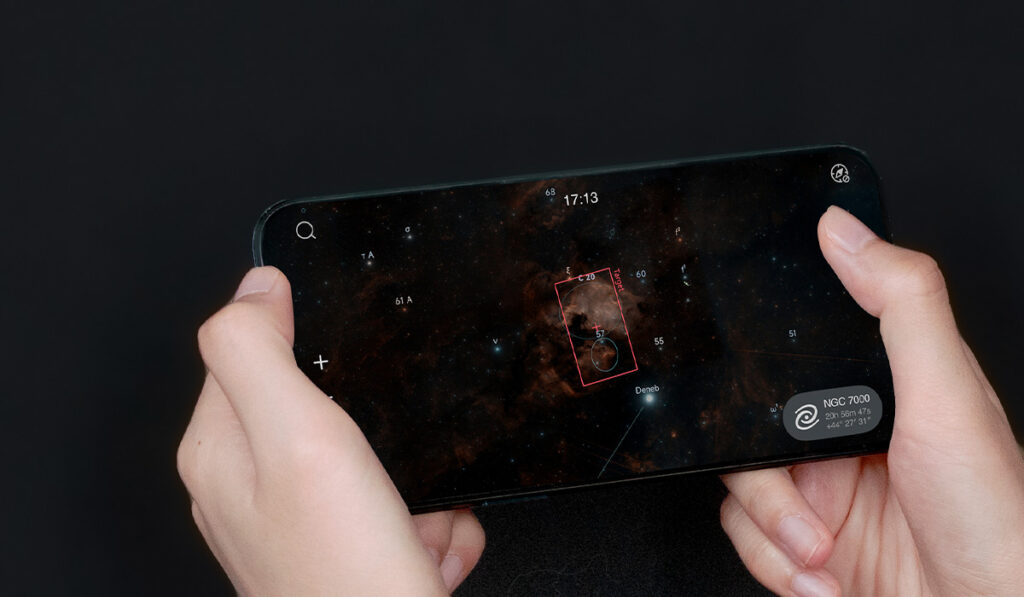

Aplicativo Sky Atlas para iOS e Android

A AM7 pode ser controlada sem fio pelo aplicativo Sky Atlas. Ele oferece mapa estelar em tempo real, busca simples de objetos e ferramentas rápidas como Melhores Alvos da Noite, GoTo de alvos e apontamento preciso para observação ou imagem.

Compatível com ASIAIR em Modo Station

A AM7 também suporta o modo station, facilitando a integração com controladores como o ASIAIR. Com o controlador manual fornecendo Wi-Fi, o ASIAIR pode se conectar à montagem pela rede, dispensando cabo direto entre o AIR e a montagem.

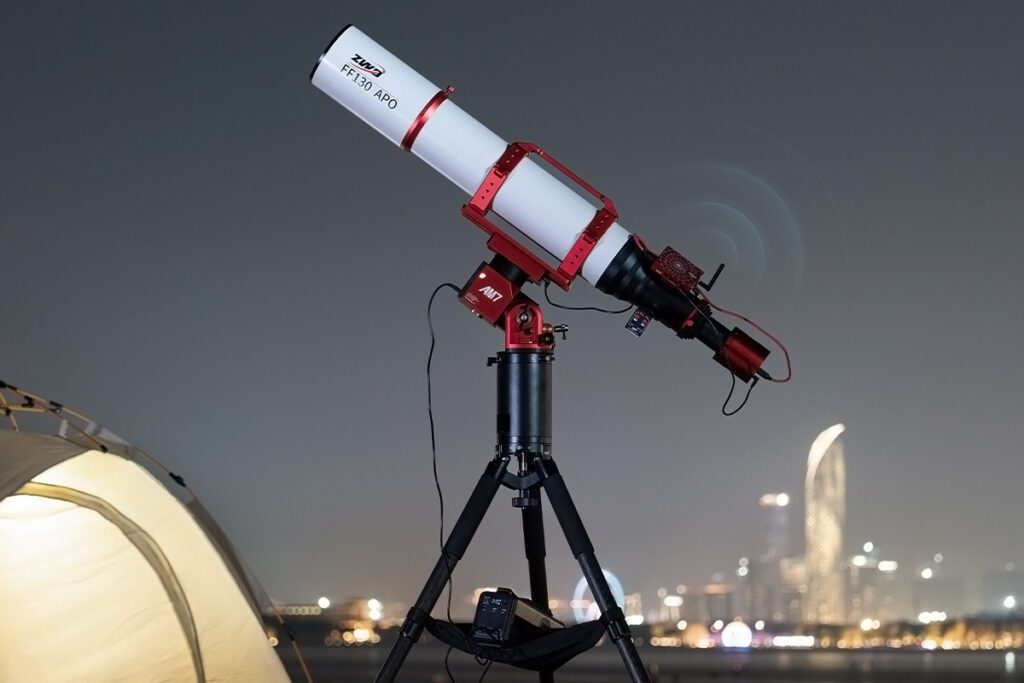

Integração Total com ASIAIR

O ASIAIR pode se conectar e controlar a AM7 via conexão sem fio ou com fio, tornando-a compatível com uma ampla variedade de setups.

Como AM7 e ASIAIR fazem parte do mesmo ecossistema, não há dúvidas sobre compatibilidade ou drivers. Você não precisa combinar softwares de diferentes fabricantes esperando que tudo funcione bem junto.

À medida que o software ASIAIR evolui com novos recursos, o suporte à AM7 acompanha o ritmo, com novas funcionalidades integradas diretamente ao sistema.

Especificações

A capacidade de carga da montagem equatorial AM7 é derivada de cálculos de simulação, conforme mostrado na figura acima:

1. Carga máxima sem contrapeso: 20 kg
   (correspondente a um torque máximo de saída de 40 N·m)

2. Recomendação de uso de contrapeso: ≤ 10 kg
   Ao usar um contrapeso de 10 kg, instale-o com um braço de alavanca de 20 a 30 cm.

Para outros pesos de contrapeso, a posição permitida pode ser calculada da seguinte forma:

Supondo que a massa do contrapeso seja m kg, o comprimento do braço L deve satisfazer:
20 N·m ≤ m × g × L ≤ 30 N·m

Onde g = 9,8 m/s² (pode ser aproximado para 10 m/s² para cálculo).

Exemplo:
Com um contrapeso de 5 kg, L varia de:

• 20 ÷ (5 × 10) = 0,4 m

• 30 ÷ (5 × 10) = 0,6 m
